機型 |
單位 |
S-Plus 8 |
工作臺 |
||
工作臺面積? |
mm |
950x520 |
T型槽(槽寬x槽數刈間距) |
mm |
18x5x100 |
最大載重 |
kg |
500 |
行程 |
||
X軸行程 |
mm |
800 |
Y軸行程 |
mm |
520 |
Z軸行程 |
mm |
550 |
主軸鼻端至工作臺距雕 |
mm |
100-650(300-850 opt.) |
主軸 |
||
主軸鼻端 |
#40 |
|
主軸轉速(皮帶株式) |
rpm |
8000(10000/12000 opt.) |
主軸博速(直結式) |
rpm |
10000(12000/15000 opt.) |
進給 |
||
切削速度(X/Y/Z) |
m/min |
10/10/10 |
快送速率(X/Y/Z) |
m/min |
30/30/24(40/40/32 opt.) |
自動換刀系統 |
||
刀具敷 |
pcs |
A:24/30 |
刀具最大重量 |
kg |
7 |
刀具尺寸 |
mm |
A:?75x300L |
刀柄 |
BT40(BBT/CAT/DIN) |
|
拉把螺栓 |
P40T-1/CAT-40/DIN69872 |
|
馬達 |
||
主軸馬達(30分) |
kw |
11 |
定位精度 |
||
3軸雷射定位精度(JIS B6338) |
||
定位精度/全行程 |
mm |
+0.008 |
重霞定位精度 |
mm |
+0.002 |
3軸雷射定位精度(VDI 3441)/重覆5次 |
||
定位精度 |
mm |
0.010 |
重覆定位精度 |
mm |
0.006 |
其他 |
||
所需氣壓 |
kg/cm2 |
6.5 |
所需動力???? |
KVA |
15~40 |
機臺尺寸 |
mm |
2960x2510 |
機臺淨重 |
kg |
4700 |
水箱(標準) |
L |
260 |

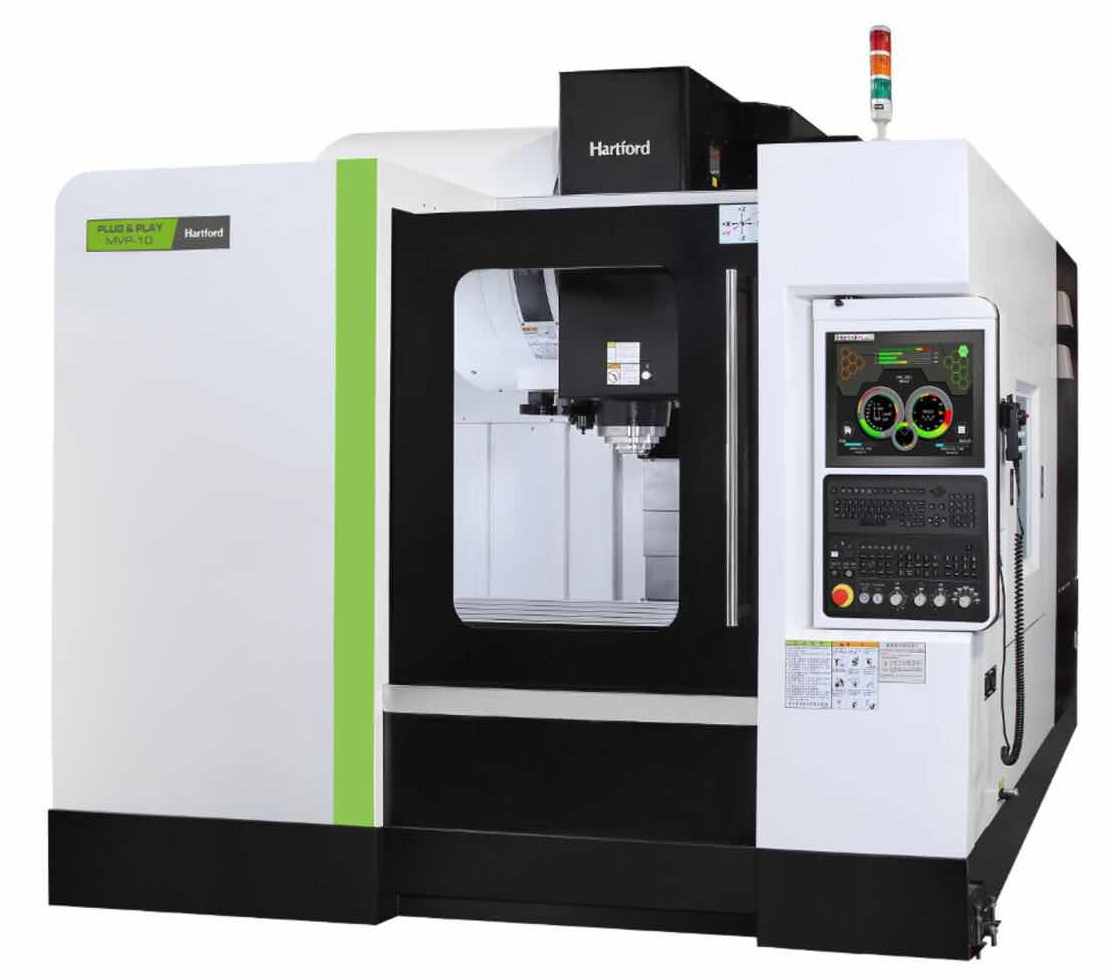

立式線軌加工中心機
產品名稱 立式線軌加工中心機
